Выбор аккумуляторов для вейпа. Часть 2 - аккумуляторы для бокс-модов

Как выбрать аккумулятор для бокс-мода (плата)?  Во-первых, нам необходимо, чтобы аккумулятор мог без проблем выдавать необходимую нам мощность. А во-вторых, аккумулятор должен работать как можно дольше до следующей зарядки.

Основные принципы работы аккумуляторов в вейп-устройствах мы рассмотрели в предыдущей статье. А сейчас мы сравним самые популярные высокотоковые аккумуляторы формата 18650 по времени работы с мощностях от 20 до 100 Ватт. И для каждого диапазона определим самые лучшие модели.

Тестирование аккумуляторов проводилось с помощью прибора Rigol DL3021 в режиме разряда постоянной мощностью. Т.е. разряд производился так, как будто бы вы зажали кнопку на моде и "жарили" без перерыва, пока аккумулятор не разрядится. Разряд аккумуляторов производился до напряжения 3,2 В (среднее напряжение, при котором мод начинает сбрасывать мощность или отключается). Были измерены отданная аккумуляторами энергия и время их разряда.

Режим непрерывного разряда является более тяжелым для аккумуляторов по сравнению с повторно-кратковременным режимом в вейпе. Поэтому в реальных условиях вейпа аккумуляторам даже будет немного легче справиться с нагрузкой.

Ниже приведены графики для разряда одного аккумулятора. Если у вас бокс-мод, например, на 3 аккумулятора и вы парите на мощности 180 Ватт, то на один аккумулятор будет приходится 60 Ватт (180/3) - смотрите раздел для мощности 60 Ватт. Для другого количества аккумуляторов в моде и мощности расчет аналогичный.

В интернете почти нет результатов тестирования li-ion аккумуляторов в режиме разряда постоянной мощностью (CP - Constant Power mode). Именно этот режим наиболее близок к бокс-модам, в которых регулируется мощность. А вот результаты в режиме разряда постоянным током (CC - Constant Current mode) к нашим условиям не применимы, этот режим наиболее близок к работе аккумуляторов в светодиодных фонарях.


Аккумуляторы для мощности 100 Вт

В самых мощных бокс-модах с одного li-ion аккумулятора 18650 может сниматься мощность до 100 Вт. На такой экстремальной мощности к выбору аккумулятора нужно подходить особенно внимательно. Мощность 100 Вт соответствует току от 29,5 до 33,3 Ампера с одного аккумулятора в зависимости от установленного значения напряжения отсечки (3,0- 3,4 Вольт).

Максимальный допустимый ток свыше 30 Ампер имеют только две модели аккумуляторов:

У обоих моделей максимальный допустимый ток  35 Ампер. Так что по токоотдаче даже будет небольшой запас. Следует отметить, что модели VTC5 и VTC6 имеют максимальный допустимый ток только 30 Ампер (это примерно 95 Ватт), поэтому их нельзя использовать для мощности 100 Вт. На графике показаны результаты тестирования этих четырех моделей (графики для VTC5 и VTC6 показаны для сравнения).

Кто бы что не говорил - использовать аккумуляторы VTC6 и VTC5 на мощности 100 Вт - НЕЛЬЗЯ! Это во-первых, опасно. А во-вторых - ведет к сокращению срока службы аккумуляторов.

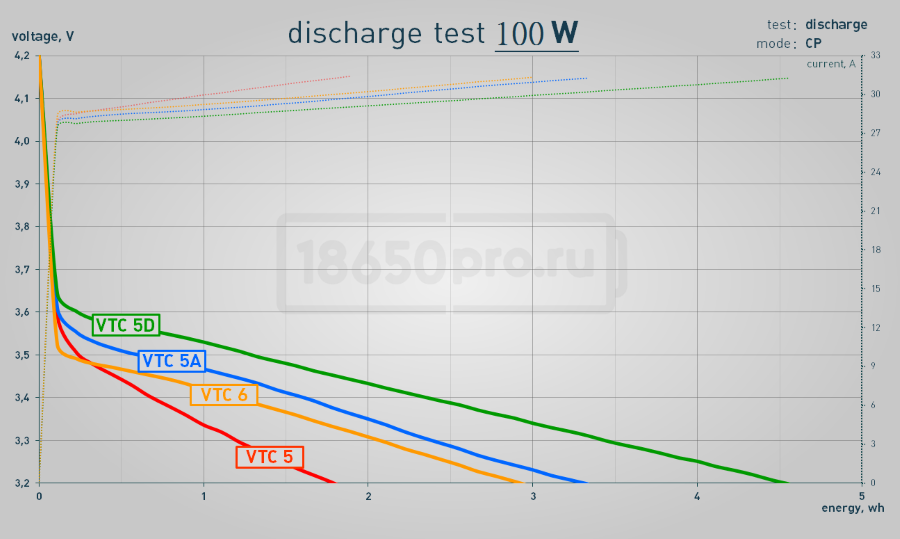

График разряда аккумуляторов на мощности 100 Ватт

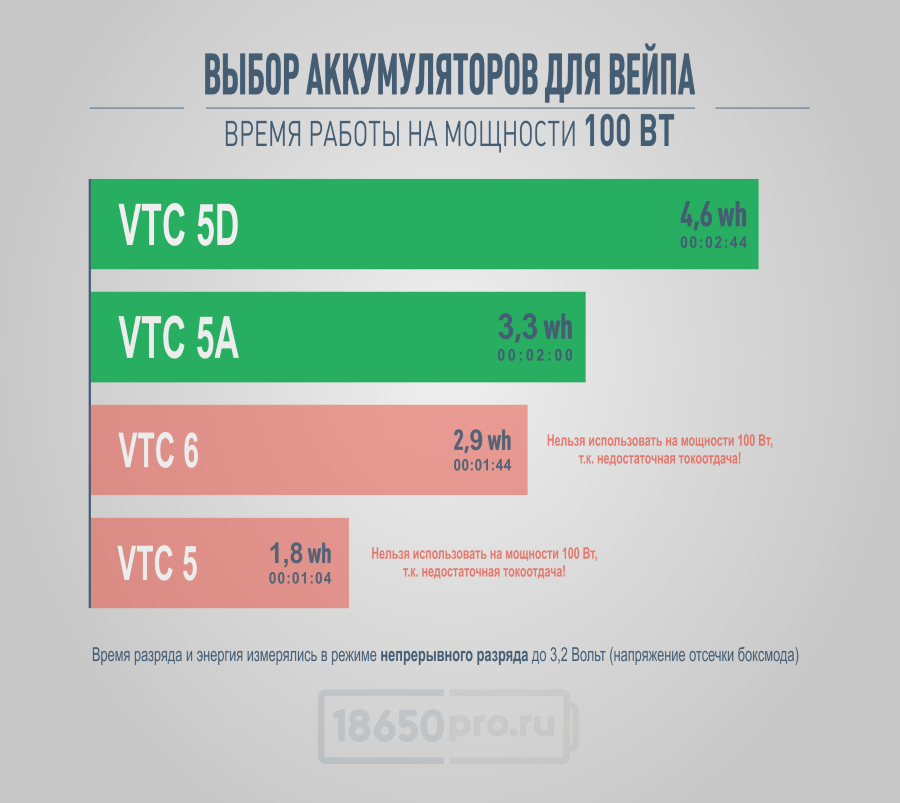

Сравнение аккумуляторов на мощности 100 Ватт


Аккумулятор Murata VTC 5D показывает наибольшее время работы устройства при такой большой мощности. VTC 5A уступает по характеристикам и занимает второй место. Также обратите внимание на то, что аккумулятор VTC6 хоть и имеет емкость в 3000mAh, но уступает по продолжительности работы и VTC 5A (2500mAh) и VTC 5D (2700mAh), емкость которых меньше. Это объясняется тем, что у VTC6 просадка напряжения под нагрузкой больше, а значит он быстрее достигает в процессе разряда напряжения 3,2 Вольт.

Как мы видим, для экстремально высоких мощностей появился новый флагман - Murata VTC5D. У этой модели впечатляющие характеристики. И по времени работы на 100 Ваттах VTC5D имеет очень большое преимущество перед VTC5A. Но пока (по состоянию на середину 2019 года) цена на эту модель очень высока. В будущем ее стоимость снизится и этот аккумулятор станет более доступен. А пока единственный подходящий аккумулятор для такой мощности - это Murata VTC 5A.


Аккумуляторы для мощности 80 Вт

Мощность 80 Вт соответствует току 25 Ампер. С такой токоотдачей выбор моделей аккумуляторов немного расширяется:

Напомним, что у моделей VTC 5D и VTC 5A максимальный ток 35 Ампер, у VTC5 и VTC6 - 30 Ампер.


График разряда аккумуляторов на мощности 80 Ватт


Сравнение аккумуляторов на мощности 80 Ватт


По результатам тестирование наибольшее время работы с мощностью 80 Вт показала модель Murata VTC 5D, второе место Murata VTC6 (Sony VTC6), третье место - Murata VTC 5A (Sony VTC 5A) и на четвертом месте Murata VTC5 (Sony VTC5). Причем отрыв первых трех моделей от VTC5 достаточно большой. Поэтому при мощности 80 Вт аккумулятор VTC5 хоть и можно использовать, но делать это не рационально, т.к. время работы будет совсем небольшим по сравнению с другими моделями.


Аккумуляторы для мощности 60 Вт

Мощности 60 Вт соответствуют аккумуляторы, которые способны обеспечить токоотдачу не менее 18,8 Ампер. В этом сегменте выбор моделей достаточно широкий:

У моделей VTC 5D и VTC 5A максимальный ток 35 Ампер, у VTC5 и VTC6 - 30 Ампер, LG HG2, LG HE4,  Samsung INR18650-25R и Sanyo UR18650NSX - 20 Ампер.


График разряда аккумуляторов на мощности 60 Ватт


Сравнение аккумуляторов на мощности 60 Ватт


Первое место по продолжительности работы занимает VTC6 (при мощности 60 Вт ток разряда уже не такой большой и просадка напряжения уже играет не такую большую роль, как общая емкость). На втором месте Murata VTC 5D. Третье и четвертое место делят Murata VTC 5A и LG HG2. завершают список Sanyo UR18650NSX, VTC5, LG HE4 и Samsung INR18650-25R.

Результаты  ожидаемые. Но хочется отметить, что приятно удивил Sanyo UR18650NSX (емкость 2500mAh) - при невысокой стоимости эта модель показала очень приличные результаты и обошла даже более популярный VTC5. Почему-то данный аккумулятор не пользуется популярностью у вейперов, а как оказалось зря. Правда, пока ничего не можем сказать по поводу живучести этой модели.

Одним словом, при нагрузке 60 Ватт на аккумулятор - пользуйтесь Murata VTC6 (Sony VTC6) и будет вам счастье! Кто хочет немного сэкономить, тот может взять VTC5A, LG HG2,Sanyo 18650NSX или VTC5 смирившись с небольшой потерей автономности. LG HE4 и Samsung INR18650-25R оказались в конце рейтинга. Сказывается очень сильная просадка напряжения под достаточно высокой нагрузкой. Но и стоимость данных аккумуляторов очень низкая.


Аккумуляторы для мощности 40 Вт

Мощности 40 Ватт соответствует ток примерно 12,5 Ампер. Поэтому в этом рейтинге участвуют модели с максимальным допустимым током 15 Ампер и более:

У моделей VTC 5D и VTC 5A максимальный ток 35 Ампер, у VTC5 и VTC6 - 30 Ампер, LG HG2, LG HE4,  Samsung INR18650-25R и Sanyo UR18650NSX - 20 Ампер. Samsung INR18650-30Q - 15 Ампер.


График разряда аккумуляторов на мощности 40 Ватт


Сравнение аккумуляторов на мощности 40 Ватт


На мощности 40 Ватт первое место по времени работы неожиданно занял достаточно бюджетный Samsung INR18650-30Q, второе место с минимальным отрывом VTC6. Третье и четвертое места VTC5D и LG HG2. Все остальные аккумуляторы с емкостью 2500-2600mAh показали практически одинаковые результаты.
