      Маркировка аккумуляторов 18650 и 21700

      Главная
      —
      Блог
      —Маркировка аккумуляторов 18650 и 21700
      16 декабря 2018 13:00
      Маркировка аккумуляторов 18650 и 21700

      Маркировка аккумуляторов формата 18650 разных производителей очень похожа. Например, Samsung выпускает аккумуляторы INR18650-25R, INR18650-30Q, INR18650-35E. Что же скрывается за этими буквами и цифрами?

      Быстрая навигация:

      • Аккумуляторы Murata
      • Аккумуляторы Panasonic
      • Аккумуляторы Sanyo
      • Аккумуляторы Samsung
      • Аккумуляторы LG

      Материал катода

      Первые две буквы обозначают элементы на основе каких химических элементов построен катод данного аккумулятора.

      ICR – аккумуляторы с катодом из кобальтата лития. Емкость ICR аккумуляторов небольшая – 2000-2500 мА*ч, допустимые токи разряда также небольшие – 1-2С. Преимуществом данных аккумуляторов является их невысокая цена.  Аккумуляторы  формата  18650  данного типа применяются, например, в батареях ноутбуков, где не требуются высокие токи нагрузки. Минимальное напряжение, ниже которого разряжать ICR-аккумулятор нельзя, составляет 2,75 В. Срок службы – примерно 300 циклов заряда/разряда. ICR-аккумуляторы самый небезопасный тип аккумуляторов. Не рекомендуется использовать данный тип аккумуляторов без плат защиты (PCB) в устройствах, потребляющих относительно высокие токи (более 0,5C-1C).

      IMR – аккумуляторы с литий-марганцевым катодом. Являются высокотоковыми аккумуляторами, способны выдавать токи до 4C-10C. Аккумуляторы с литий-марганцевым катодом имеют более низкое внутренне сопротивление, чем ICR аккумуляторы. Обладают небольшой емкостью. Минимальное напряжение, ниже которого разряжать IMR-аккумулятор нельзя, составляет 2,75 В. Стоимость данных аккумуляторов выше, чем у аккумуляторов ICR-типа. Данные аккумуляторы более безопасны в эксплуатации, чем ICR, т.к. способны выдерживать более высокие температуры без деградации. Кроме того, при работе на средних токах, аккумуляторы данного типа греются довольно слабо.

      INR – аккумуляторы с катодом из никелата лития. Одна из самых современных на сегодня технологий производства  li-ion аккумуляторов формата . Конструкция катода обеспечивает высокий ток разряда в сочетании с довольно высокой емкостью аккумулятора. Являются также высокотоковыми аккумуляторами, способны выдавать токи до 4C-10C, как и аккумуляторы IMR-типа. Обладают емкостью выше, чем IMR-аккумуляторы. Минимальное напряжение, ниже которого разряжать INR-аккумулятор нельзя, составляет 2,5 В (2,65 и 2,75 В – у отдельных моделей аккумуляторов). Стоимость данных аккумуляторов выше, чем у аккумуляторов IMR-типа. Аккумуляторы данного типа подходят для высокотоковых потребителей (шуруповерты, вейп-девайсы, электротранспорт). Срок службы – примерно 200-300 циклов заряда/разряда.

      NCR (NCA) – аккумуляторы с катодом из никелата лития и кобальта, в качестве изолятора используется оксид алюминия. Аккумуляторы NCR-типа входят в число лидеров по емкости (до 3600 мА*ч). Кроме большой емкости, у аккумуляторов NCR-типа самый долгий срок службы, они выдерживают более 500 циклов заряда/разряда. Допустимые токи разряда небольшие – 1-2С.  Минимальное напряжение составляет 2,5 В. Аккумуляторы данного типа используются в электроавтомобилях Tesla и электровелосипедах. Если не требуются большие токи и необходима высокая емкость и долгий срок службы, то именно аккумуляторы NCR-типа будут оптимальным выбором.

      Обозначение размера аккумулятора

      Далее идет обозначение 18650 или 21700 (или другое). Это обозначение размеров аккумулятора в миллиметрах. Для 18650: 18 мм – диаметр, 65 мм – длина аккумулятора. Для 21700: 21 мм - диаметр, 70 мм - длина ячейки. Следует помнить, что у аккумуляторов с платой защиты (PCB) длина аккумулятора увеличивается на 1-2 мм.

      Аккумуляторы Murata


      Маркировка аккумуляторов 18650 и 21700 Murata

      Первая строчка маркировки аккумуляторов Murata - это полное наименование модели. Например, US18650VTC6.
      Первый символ во второй строчке - это обозначение завода-производителя. G - это завод Murata в Сингапуре, K - завод в Японии.
      Каждый аккумулятор имеет квадратный код data-matrix. Он индивидуален для каждой ячейки. На нескольких аккумуляторах не может быть одинаковых кодов. Если коды data-matrix абсолютно одинаковые, то это подделка.

      Дата производства аккумуляторов Murata находится в последних пяти символах второй строчки маркировки. Первая символ обозначает ГОД, второй  - МЕСЯЦ, третий-четвертый – ДЕНЬ МЕСЯЦА.
      До 2019 года эти аккумуляторы выпускались под брендом Sony, маркировка была аналогичная.

      Первый символ Второй символ Третий и четвертый символы
      ГОД МЕСЯЦ ДЕНЬ МЕСЯЦА
      Y - 2016 A - январь 01 - 1 число
      Z - 2017 B - февраль 02 - 2 число
      A - 2018 C - март 03 - 3 число
      B - 2019 D - апрель ...
      C - 2020 E - май 11 - 11 число
      D - 2021 F - июнь 12 - 12 число
      E - 2022 G - июль ...
      F - 2023 H - август 29 - 29 число
        I - сентябрь 30 - 30 число
        J - октябрь 31 - 31 число
        K - ноябрь
        L - декабрь

      Аккумулятор Murata VTC6 на фотографии выше выпущен 13 марта 2021 года. D - 2021 год, C - март месяц, 13 - число месяца.

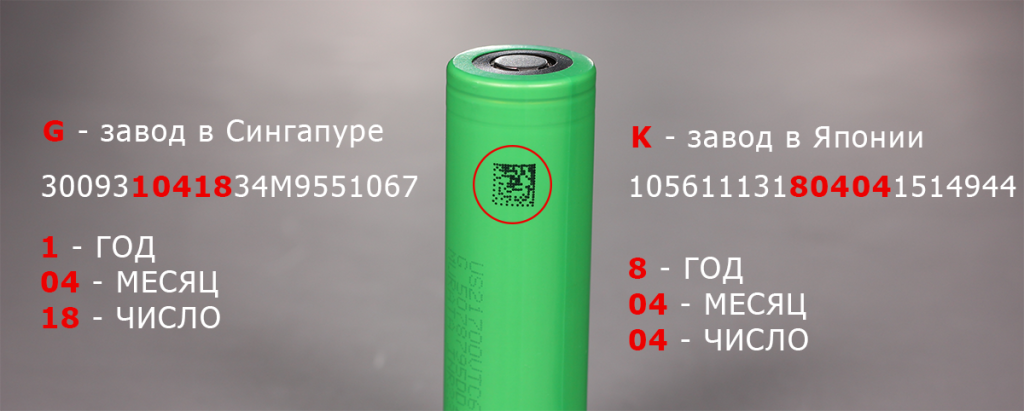

      Чтобы расшифровать код data-matrix, нужно установить на смартфон программу, которая умеет распознавать этот код. И потом его просканировать с помощью камеры. Если код не распознается программой, то попробуйте повернуть аккумулятор на 90 или 180 градусов.
      В результате получим строчку с цифрами и буквами. В ней продублирована информация о дате производства ячейки. Шестой символ - это год, седьмой и восьмой - месяц, девятый и десятый - день месяца. Такая расшифровка справедлива для аккумуляторов, выпущенных на заводе в Сингапуре. Они имеют в начале второй строчки маркировки букву G.
      У аккумуляторов, выпущенных на японском заводе, в начале второй строчки маркировки будет буква K. Для них кодировка будет немного другая. В коде data-matrix информация о дате выпуска сдвинута на несколько символов вправо относительно маркировки сингапурского завода Murata.

      Сопоставление информации о дате выпуска из кода data-matrix с датой выпуска, которая нанесена на корпусе ячейки, очень надежный способ определения разного рода подделок и перепаковок.

      Аккумуляторы Murata код data-matrix

      Аккумуляторы Panasonic

      Наименование модели аккумулятора располагается в первой строчке маркировки. Например, NCR18650B или NCR18650BD. Далее идет блок с предупреждением об осторожности использования аккумулятора. Также сквозь термоусадку просвечивает квадратный код data-matrix. Он индивидуален для каждого аккумулятора. У нескольких аккумуляторов не может быть одинаковых кодов.

      Маркировка даты производства аккумуляторов Panasonic

      Маркировка с датой производства аккумуляторов располагается в нижней части ячейки около минусового контакта. На некоторых моделях она напечатана на термоусадке, на некоторых - на металлическом корпусе и просвечивает сквозь термоусадку.
      Первый символ обозначает ГОД, второй  - МЕСЯЦ, третий-четвертый – ДЕНЬ МЕСЯЦА.

      Первый символ Второй символ Третий и четвертый символы
      ГОД МЕСЯЦ ДЕНЬ МЕСЯЦА
      6 - 2016 1 - январь 01 - 1 число
      7 - 2017 2 - февраль 02 - 2 число
      8 - 2018 3 - март 03 - 3 число
      9 - 2019 4 - апрель ...
      0 - 2020 5 - май 11 - 11 число
      1 - 2021 6 - июнь 12 - 12 число
      2 - 2022 7 - июль ...
      3 - 2023 8 - август 29 - 29 число
        9 - сентябрь 30 - 30 число
        X - октябрь 31 - 31 число
        Y - ноябрь
        Z - декабрь

      Аккумуляторы на фотографии выше выпущены:
      NCR18650BD (два левых) - 11 августа 2020 года. 0 - 2020 год, 8 - август месяц, 11 - число месяца.
      NCR18650B (правый) - 14 ноября 2020 года. 0 - 2020 год, Y - ноябрь месяц, 14 - число месяца.

      Аккумуляторы Sanyo

      На аккумуляторах Sanyo формата 18650 при первом взгляде кажется, что вообще нет никакой маркировки. Но она есть, просто она очень незаметная. Чтобы ее увидеть, можно посветить фонариком на ячейку под определенным углом.
      Формат расшифровки даты выпуска аккумулятора такой же, как и у аккумуляторов Panasonic. Первый символ обозначает ГОД, второй  - МЕСЯЦ, третий-четвертый – ДЕНЬ МЕСЯЦА.


      Маркировка аккумуляторов 18650 и 21700 Sanyo

      Аккумулятор Sanyo NCR18650GA на фотографии выше выпущен 28 мая 2021 года. 1 - 2021 год, 5 - май месяц, 15 - число месяца.
      На аккумуляторах формата 20700 и 21700 маркировка модели и даты выпуска чаще всего выполнена уже более привычным способом - она напечатана на термоусадке. Расшифровки даты изготовления аналогичная.

      Маркировка аккумуляторов 18650 и 21700 Sanyo

      Аккумуляторы Samsung

      Li-ion аккумуляторы Samsung выпускаются на трех заводах. Один завод находится в Корее, второй в Китае и третий в Малайзии.  Маркировка аккумуляторов, выпущенных на разных заводах, в целом похожа, но есть небольшие отличия. Поэтому с расшифровкой маркировки даты маркировки аккумуляторов 18650 и 21700 Samsung возникает наибольшая путаница.

      Аккумуляторы Samsung SDI (Корея)

      Если производитель ячейки Samsung SDI и последний (самый правый) символ в третьей строчке маркировки - это цифра, то это значит, что аккумулятор выпущен на заводе Samsung в Корее.

      Маркировка аккумуляторов 18650 и 21700 Samsung SDI (Корея)

      Наименование модели аккумулятора расположено в первой строчке маркировки. Во второй строчке - наименование производителя (Samsung SDI или Samsung SDIEM).
      У аккумуляторов Samsung с обозначением SDI маркировка с датой производства находится в правой части третьей строчки надписи на термоусадке. Маркировка содержит четыре символа, первый символ неважен), второй символ обозначает ГОД, третий - МЕСЯЦ, четвертый – НЕДЕЛЯ МЕСЯЦА.

      Второй символ Третий символ Четвертый символ
      ГОД МЕСЯЦ НЕДЕЛЯ
      G - 2016 1 - январь 1 - 1 неделя
      H - 2017 2 - февраль 2 - 2 неделя
      I - 2018 3 - март 3 - 3 неделя
      J - 2019 4 - апрель 4 - 4 неделя
      K - 2020 5 - май 5 - 5 неделя
      L - 2021 6 - июнь
      M - 2022 7 - июль
      N - 2023 8 - август
        9 - сентябрь
        A - октябрь
        B - ноябрь
        C - декабрь

      Аккумулятор Samsung INR21700-50G на фотографии выше выпущен в 4-ой неделе декабря 2019 года. J - 2019 год, C - декабрь месяц, 4 - 4 неделя месяца.

      Аккумуляторы Samsung SDI (Китай)

      Если производитель ячейки Samsung SDI и последний (самый правый) символ в третьей строчке маркировки - буква "T", то это значит, что аккумулятор выпущен на заводе Samsung в Китае. "T" - это город Tianjin.

      Маркировка аккумуляторов 18650 и 21700 Samsung SDI (Китай)

      В этом случае расшифровка даты будет осуществляться следующим образом:

      Первый символ Второй символ Третий символ
      ГОД МЕСЯЦ НЕДЕЛЯ
      G - 2016 D - январь 1 - 1 неделя
      H - 2017 E - февраль 2 - 2 неделя
      I - 2018 F - март 3 - 3 неделя
      J - 2019 G - апрель 4 - 4 неделя
      K - 2020 H - май 5 - 5 неделя
      L - 2021 I - июнь
      M - 2022 J - июль
      N - 2023 K - август
        L - сентябрь
        M - октябрь
        N - ноябрь
        O - декабрь

      Аккумулятор Samsung INR21700-40T на фотографии выше выпущен в 4-ой неделе июня 2021 года. L - 2021 год, I - июнь месяц, 4 - 4 неделя месяца.

      Аккумуляторы Samsung SDIEM (Малайзия)

      Если наименование производителя Samsung SDIEM, то значит аккумулятор произведен на заводе Samsung в Малайзии. У таких аккумуляторов в конце первой строчки маркировки добавляется символ "M"

      Маркировка аккумуляторов 18650 и 21700 Samsung SDIEM (Малайзия)

      Наименование модели аккумулятора расположено в первой строчке маркировки. Во второй строчке - наименование производителя (Samsung SDIEM). SDIEM - это подразделение Samsung в Малайзии.
      У аккумуляторов Samsung c обозначением SDIEM маркировка с датой производства находится в правой части третьей строчки надписи на термоусадке. Маркировка содержит четыре символа, первый символ неважен, второй символ обозначает ГОД, третий - МЕСЯЦ, четвертый – НЕДЕЛЯ МЕСЯЦА. Структура обозначения даты такая же, как и у аккумуляторов Samsung SDI. Но расшифровка обозначения немного другая.

      Самый левый символ (цифра) в третьей строчке маркировки - это номер ревизии (версии ) данной модели аккумулятора.

      Второй символ Третий символ Четвертый символ
      ГОД МЕСЯЦ НЕДЕЛЯ
      G - 2016 P - январь 1 - 1 неделя
      H - 2017 Q - февраль 2 - 2 неделя
      I - 2018 R - март 3 - 3 неделя
      J - 2019 S - апрель 4 - 4 неделя
      K - 2020 T - май 5 - 5 неделя
      L - 2021 U - июнь
      M - 2022 V - июль
      N - 2023 W - август
        X - сентябрь
        Y - октябрь
        Z - ноябрь
        0 - декабрь

      Аккумулятор Samsung INR18650-25R на фотографии выше выпущен в 1-ой неделе февраля 2018 года. I - 2018 год, Q - февраль месяц, 1 - 1 неделя месяца.

      Маркировка даты выпуска аккумуляторов Samsung под термоусадкой

      У всех аккумуляторов Samsung также есть маркировка, которая нанесена на металлический корпус ячейки. Обычно она хорошо просвечивает сквозь термоусадку.

      Маркировка даты выпуска аккумуляторов 18650 и 21700 Samsung под термоусадкой

      Нас интересуют две самые верхние строчки около плюсового контакта.
      Первые два символа во второй строчке маркировки - это год и месяц, соответственно. Месяц и год выпуска ячейки должны совпадать с маркировкой даты на термоусадке. В редких случаях бывает разница в один месяц. Почему так иногда происходит, мы пока не знаем.

      Первый символ Второй символ
      ГОД МЕСЯЦ
      G - 2016 1 - январь
      H - 2017 2 - февраль
      I - 2018 3 - март
      J - 2019 4 - апрель
      K - 2020 5 - май
      L - 2021 6 - июнь
      M - 2022 7 - июль
      N - 2023 8 - август
        9 - сентябрь
        A - октябрь
        B - ноябрь
        C - декабрь

      Аккумуляторы LG

      В 1 квартале 2019 года LG CHEM анонсировала изменение маркировки своих li-ion аккумуляторов. Наименование модели приведено к стандартному виду (INR18650*** и т.д.), также добавился блок с предупреждением об опасности неправильного использования li-ion аккумуляторов.

      Маркировка аккумуляторов LG 18650 и 21700

      Первая строчка маркировки - это полное наименование модели. Например, INR18650M29 или INR18650MJ1.
      Маркировка даты производства на li-ion аккумуляторах LG находится в начале второй строчки маркировки. Второй символ обозначает ГОД. Обратите внимание, что с 2021 года обозначение года началось с начала алфавита, т.е. с буквы "A". Следующие три символа обозначают ПОРЯДКОВЫЙ НОМЕР ДНЯ в году (001 – 1 января, 365 – 31 декабря). Следующие три символа частично дублируют дату производства, а именно, месяц и день месяца, но уже в более привычном формате. Шестой символ - это месяц, седьмой и восьмой - день месяца.

      Второй символ Третий, четвертый и пятый символы Шестой символ Седьмой и восьмой символы
      ГОД ДЕНЬ ГОДА МЕСЯЦ ДЕНЬ МЕСЯЦА
      S - 2019 001 - 1 января A - январь 01 - 1 число
      T - 2020 002 - 2 января B - февраль 02 - 2 число
      A - 2021 ... C - март 03 - 3 число
      B - 2022 032 - 1 февраля D - апрель ...
      C - 2023 060 - 1 марта E - май 28 - 28 число

      091 - 1 апреля F - июнь 29 - 29 число
      121 - 1 мая G - июль 30 - 30 число
        152 - 1 июня H - август 31 - 31 число
            182 - 1 июля I - сентябрь
        213 - 1 августа J - октябрь
        244 - 1 сентября K - ноябрь
        274 - 1 октября L - декабря
        305 - 1 ноября
        335 - 1 декабря
        365 - 31 декабря

      Аккумулятор LG INR18650M29 на фотографии выше выпущен 11 мая 2021 года. A - 2021 год, 131 - 11 мая, E - май месяц, 11 - 11 число.

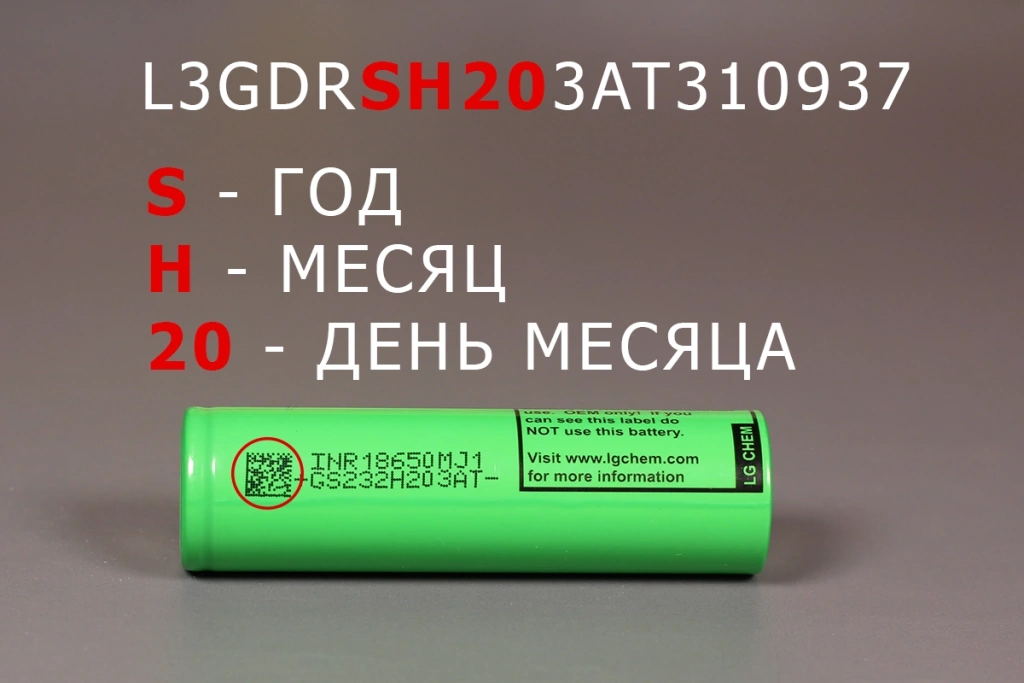

      Если просканировать код data-matrix специальной программой, то получим строку с набором символов. Здесь тоже продублирована информация о дате выпуска аккумулятора. Шестой символ - это год, седьмой - месяц, восьмой и девятый - день месяца.

      Расшифровка кода data-matrix аккумуляторов LG 18650 и 21700
